Veel zelfbouwers kiezen een JK BMS om één reden: de actieve balancer. In plaats van overtollige energie van de hoogste cel in een weerstand te verstoken, verplaatst hij lading van de volste cellen naar de leegste. Dat werkt sneller dan passief balanceren en roept ook vragen op: wanneer draait hij, welke stroom is normaal, en waarom beweegt de delta toch nog?
Celdelta: het getal om in de gaten te houden
De celdelta is het verschil tussen de hoogste en de laagste celspanning in het pack. Bij LiFePO4-cellen is hij klein halverwege de lading, omdat de spanningscurve vlak is, en groeit hij bij de boven- en onderkant van de lading, waar de curve steil wordt. Een delta lees je altijd samen met de laadtoestand.
- Halverwege, in rust: een paar millivolt is normaal en zegt weinig over balans.
- Bijna vol: de delta stijgt wanneer de eerste cellen de knik van de curve bereiken; hier doet de balancer ertoe.
- Na een lange volledige lading: een goed gebalanceerd pack komt terug op een kleine delta.
Wanneer de balancer werkt
Een JK BMS balanceert als aan twee voorwaarden is voldaan: de celspanning ligt boven een startdrempel die u hebt ingesteld, en de delta ligt boven een triggerwaarde die u ook hebt ingesteld. Onder die spanning blijft de balancer stil, ook als de delta groot lijkt. Dat is bewust: op het vlakke deel van de curve weerspiegelen spanningsverschillen de energieverschillen niet betrouwbaar, en daar balanceren kan het erger maken.
| Waarde | Betekenis |
|---|---|
| Balanceren uit, delta klein | Niets te doen: het pack is in balans of onder de startspanning |
| Balanceren aan, bijna vol | Normaal: de balancer brengt de cellen gelijk |
| Elke dag urenlang balanceren, delta daalt niet | Een cel heeft mogelijk een andere capaciteit, of een verbinding voegt weerstand toe |
| Delta alleen hoog onderaan de ontlading | Een cel met lagere capaciteit, pas zichtbaar als het pack bijna leeg is |
Balanceerstroom: wat hij vertelt
De balanceerstroom laat zien hoe hard de balancer op dat moment werkt. Hij piekt als de delta groot is en het pack in het balanceervenster zit, en daalt naarmate de cellen naar elkaar toe komen. Een balancer die dag na dag lang op volle stroom draait, wijst op een pack dat sneller wegloopt dan hij kan corrigeren. Controleer eerst busbars en celpolen: een slechte verbinding geeft onder belasting een spanningsval die op een afwijkende cel lijkt.
Instellingen: aflezen, niet gissen
Startspanning, triggerdelta en laadspanning werken samen. Stopt uw omvormer met laden voordat de cellen de startspanning bereiken, dan draait de balancer nooit. Staat de startspanning erg laag, dan jaagt de balancer misschien betekenisloze verschillen op het plateau na. Die waarden wijzigen is aan u en aan de JK-app; JK BMS Monitor leest ze alleen, samen met elke cel, de temperaturen en de alarmen.
De balancer weken volgen

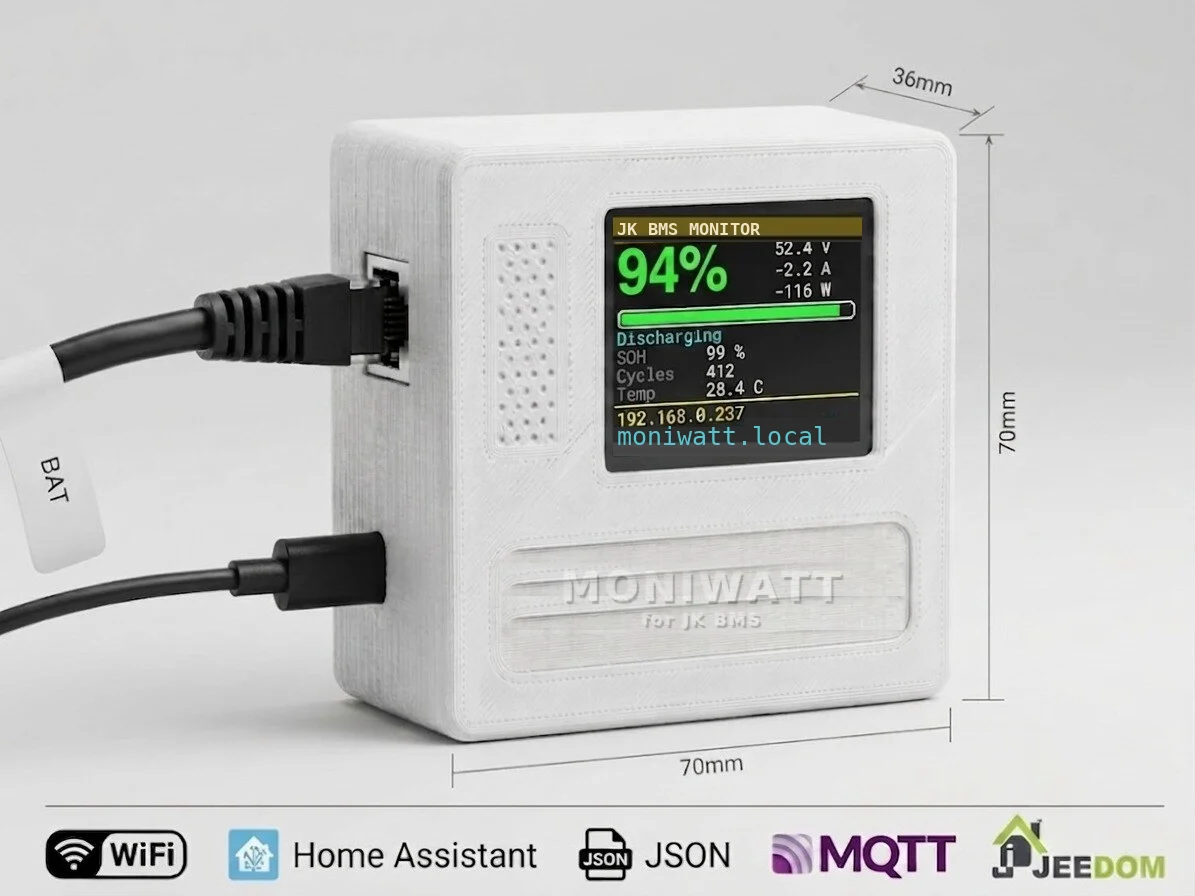

De JK-app toont een live beeld binnen Bluetooth-bereik. JK BMS Monitor wordt op de RS485-poort aangesloten, toont delta en balanceerstatus op zijn scherm en op uw wifi en publiceert één sensor per cel in Home Assistant. Met de gratis Cloud bewaart u tot drie jaar historiek. Een eenvoudige check: noteer een maand lang de delta aan het einde van elke volledige lading. Een vlakke lijn betekent dat de balancer het bijhoudt; een stijgende lijn vertelt u welke cel u moet bekijken.
